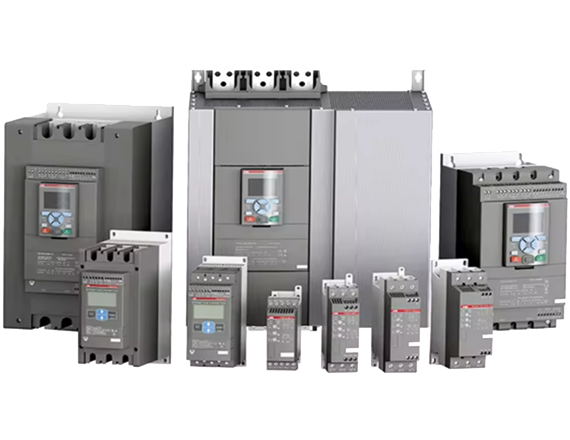

Soft Starter

ㆍ 기존 소프트 스타터에서 업그레이드 모델 3상 제어 및 품질 우수

ㆍ 인라인과 인사이드 모두 델타 연결 지원 가능

ㆍ 먼지, 습기, 부식성 대기 보호를 위한 회로 보드 코팅

ㆍ 정격 IP66의 우수한 보호 효과 및 탈착형 키패드 탑재

ㆍ 16개 다국적 언어 지원 손쉬운 설정과 조작을 위한 그래픽 디스플레이 탑재

ㆍ 모니터링과 제어를 위한 내장형 Modbus RTU, 모든 주요 통신 프로토콜 지원

카다로그 다운로드

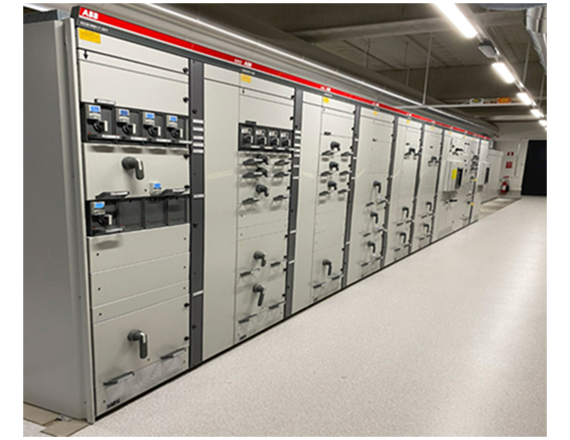

수 · 배전반

ㆍ 공간 면적 최소화 및 전기적 부품 간소화를 통해 기기 정지 횟수 감축 고장 발생 빈도 감소

ㆍ 높은 품질과 기술력으로 운전 효율 높음 에너지 절감 효과로 인한 운용 비용 감소

ㆍ 전기적 안정성 극대화 및 성능, 품질 최적화 국내 주요 산업에 적합

ㆍ 모니터링 및 통신 프로토콜 호환성 최대

ㆍ 다양한 제품군 및 높은 품질로 국내 · 외 모든 산업, 상업, 전력 설비 사업분야에 탁월

카다로그 다운로드 상세보기

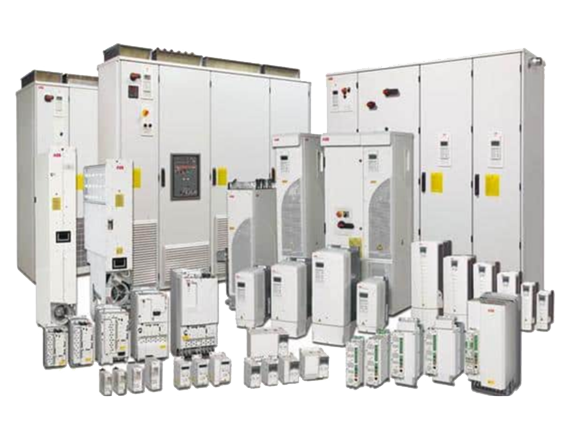

Inverter & Motor Drives

ㆍ 최고의 기술력과 품질 (고성능, 고효율, 고기능화, 에너지 절감 효과)

ㆍ 필요한 모든 용량의 드라이브 제공 다양한 옵션 장착(추가 접점, 통신, 모니터링 호환)

ㆍ 다양한 Type의 드라이브 시리즈 보유 - AC, DC, 저가형, 일반형, 고급형, 벽걸이형, 자립형

ㆍ 고조파(THD) 및 노이즈 줄일 수 있는 리액터를 장착 부하에 최적의 인덕턴스 값 제공

ㆍ 기계 및 모터 제어에 적합한 견고하고 컴팩트한 드라이브 다양한 사업분야 적용에 탁월

ㆍ 친화적 드라이브 산업 및 어플리케이션 호환성과 유연성을 제공

ㆍ 가스, 광산, 철강, 화학, 시멘트, 발전소, 수처리, 해양 등 다양한 산업 분야의 적용 가능

ㆍ 크레인, 압출기, 컨베이어, 믹서, 압축기, 원심분리기, 펌프, 엘리베이터, 팬 등 다양한 어플리케이션 제어 가능

ㆍ 유연한 제품 구성 및 다양한 시리즈 보유함으로써 고객에 니즈에 맞게 알맞은 드라이브 제공

ㆍ 다양하고 확장된 옵션 및 안전 기능을 제공하고 설치를 간소화하여 공간 절약

ㆍ 신속한 납기 및 간편하고 빠른 설치

ㆍ Low Voltage Inverter Drives Series 보유

ㆍ 고성능 고효율 High Voltage Motor Drives 보유

카다로그 다운로드
AC Low Voltage Drive ACS 380, ACS410, ACS480, ACS550, ACS580, ACH580, ACS800, ACS880, HVAC, HES880
AC High Voltage Drive ACS1000, ACS2000, ACS5000, ACS2000, ACS6080
DC Voltage Drive DCS550, DCS800

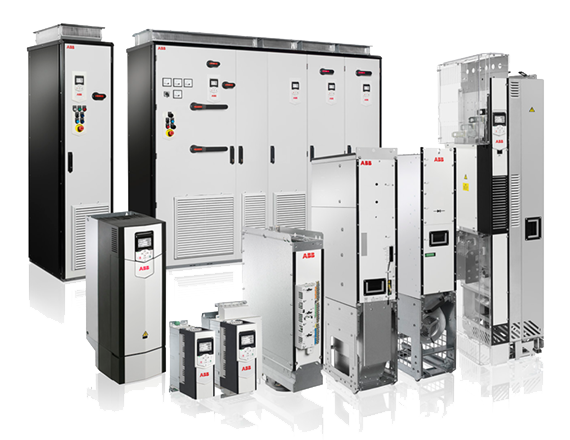

산업용 모터 드라이브 (ACS880)

ㆍ 다양한 입력 전압의 산업용 모터 드라이브 400 - 690V 제공

ㆍ Single 드라이브 0.55 ~ 3200kW 용량 Series 보유

ㆍ Direct Torgue Control(DTC) 모터 제어기술 탑재 어플리케이션 을 통한 속도 및 토크를 완벽히 제어

ㆍ 탈부착이 가능한 메모리 유닛을 통해 모든 소프트웨어 및 파라미터 값 저상 및 획득 가능

ㆍ 에너지 최적화와 에너지 효율 정보를 제공하여 프로세스상 에너지 사용량을 모니터링하고 절약 가능

ㆍ 내장된 웹 서버를 통해 드라이브 스마트폰 원격 모니터링 가능

ㆍ 다양한 용량, 타입, 전압 드라이브로써 다양한 산업 및 기술 분야에 적합

ㆍ 유도, 영구자석, 서보, 동기 모터 등 다양한 AC 모터 제어 가능하며 안정성과 운용 비용 절감 효과

카다로그 다운로드

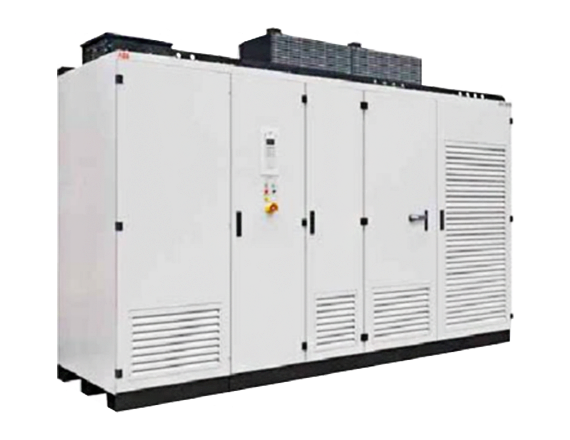

AC 고압 모터 드라이브 (ACS 2000)

4.0 - 6.9kV의 전압 높은 신뢰성, 쉬운 설치 가능한 제품.

-  입력 절연 변압기를 사용하여 전원 측의 전력 전압의 유연성 최대 내장 변압기 없이도 사용 가능

-  공간 및 에너지 효율 극대화 : 모듈 디자인으로 높은 신뢰도를 가지며 유지 보수 비용 및 운용 비용 절감 신규 또는 기존 유도전동기의 적용 적합

-  적용 산업 분야 : 모공랭식 시멘트, 광산, 철강 펄프, 및 수처리, 발전소, 화학, 오일 및 가스 산업의 팬, 펌프 컴프레서 등 어플리케이션 산업에 적합

카다로그 다운로드

제품 사양

Product Class 4.16 kV / 6, 6.6kV / 6.9kV
Rated Active Power 250 – 160kW
Auxiliary Voltage 380, 400, 440, 480 또는 600 VAC, 3-상, 50/60Hz
Efficiency 최소(50%로드에서) 97% 이상
UPS (Uninterruptible
Power Supply: 무정전 전원 장치) 		단상제어 전원필요 시UPS 제어전원 공급 (가능) 110 - 240 VAC, 단상 또는
110/220 VDC. 또한 제어 전원은 보조 전원 혹은 내부 UPS에의해 공급가능
Voltage tolerance ±10 % / IT, 3-Wire Input / 50Hz or 60Hz
Output Load power factor range - 1.0lagging
Operating Temperature 0 °C - 40 °C (25°C권장)

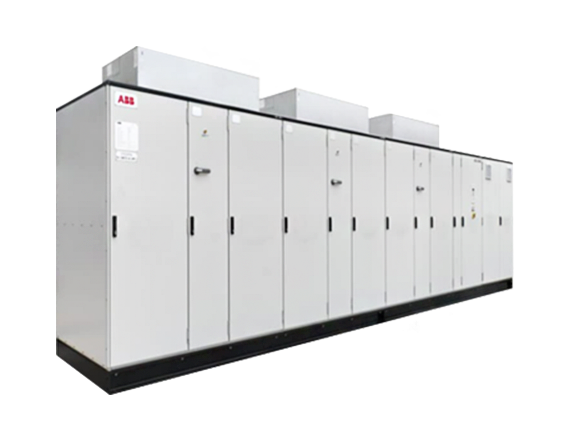

AC 고압 모터 드라이브 (ACS 5000)

4.16 - 13.8kV의 전압 고전압의 높은 신뢰성,
쉬운 설치 가능한 제품. 높은 생산성 최적의 운영 가능

-  입력 절연 변압기를 사용하여 전원 측의 전력 전압의 유연성 최대 내장 변압기 없이도 사용 가능

-  공간 및 에너지 효율 극대화 : 모듈 디자인으로 높은 신뢰도를 가지며 유지 보수 비용 및 운용 비용 절감 신규 또는 기존 유도전동기의 적용 적합

-  적용 산업 분야 : 6.6kV 이상 산업 분야인 시멘트, 광업, 석유화학, 발전소, 팬, 펌프, 송풍기 산업에 적합

카다로그 다운로드

제품 사양

Product Class 4.16kV - 13.8kV
Rated Active Power 2000kW - 3.6MW
Auxiliary Voltage 380, 400, 440, 480 또는 600, 690 VAC, 3-상, 50/60Hz
Efficiency 최대 98.5%
UPS (Uninterruptible
Power Supply: 무정전 전원 장치) 		단상제어 전원필요 시 UPS 제어전원 공급 (가능) 110 - 240 VAC, 단상 또는 110/220 VDC.
또한 제어 전원은 보조 전원 혹은 내부 UPS에의해 공급가능
Voltage tolerance Voltage tolerance: ±10 % / IT, 3-Wire Input / 50Hz or 60Hz
Output Voltage = 6.0 - 13.8 kV
Operating Temperature 0 °C - 40 °C (25°C권장)
Static Transfer Switch (Cyberex Super Switch & Cyberex PDU)
AMP Ratings 200A, 250A, 400A 600A 800A, 1000A 1600A 2000A 3000A 4000A
Voltage Ratings 208V, 380V, 400V, 415V, 480V, 600V 208V, 380V, 400V, 415V, 480V, 600V 208V, 380V, 400V, 415V, 480V, 600V 480V 480V 480V 480V
Frequency Rating 60Hz, 50Hz 60Hz, 50Hz 60Hz, 50Hz 60Hz 60Hz 60Hz 60Hz
SCCR Ratings 100kAIC 100kAIC 65kAIC 65, 100kAIC 100kAIC 65, 100kAIC 100kAIC
Dimensions (WxDxH) 48” x 34” x 78” 34” x 34” x 78” 46” x 34” x 78” 90” x 36” x 90” 120” x 60” x 77” 180” x 36” x 90” 180” x 36” x 90”
카탈로그 다운로드

DPA Upscale ST

UPS frame rated power 1 - 10 Kva
UPS module rated power -
UPS output rated power 0.9
Max. no of parallel UPSs Up to 2 UPSs
Max. no of parallel modules across system -
Max system power 20kW
Wiring 1-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT -
Nominal input voltage 208/220/230/240 VAC
OUTPUT -
Rated output voltage (load dependent) 208/220/230/240 VAC

DPA Upscale RI

UPS frame rated power 10 / 20 / 40 / 50 / 60 / 80 kVA
UPS module rated power 10 / 20 kVA
UPS output rated power 1.0
Max. no of parallel UPSs -
Max. no of parallel modules across system -
Max system power 80kW
Wiring 3-ph + N + PE
UPS type Module tower rack
Topology Online double conversion
INPUT 380-220 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380-220 VAC
Rated output voltage (load dependent) 380/400/415 VAC

Concept power DPA 250

UPS frame rated power 50 / 100 / 150 / 200 / 250 kVA (Maximum power 300kVA)
UPS module rated power 50kVA
UPS output rated power 1.0
Max. no of parallel UPSs Up to 5 UPSs
Max. no of parallel modules across system 30module
Max system power 1500kW
Wiring 3-ph + N + PE
UPS type Module tower rack
Topology Online double conversion
INPUT 380-220 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380-220 VAC
Rated output voltage (load dependent) 380/400/415 VAC

Concept power DPA 500

UPS frame rated power 100 / 200 / 300 / 400 / 500 kVA
UPS module rated power 100kVA
UPS output rated power 1.0
Max. no of parallel UPSs Up to 6 UPSs
Max. no of parallel modules across system 30module
Max system power 3000kW
Wiring 3-ph + N + PE
UPS type Module tower rack
Topology Online double conversion
INPUT 380-220 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380-220 VAC
Rated output voltage (load dependent) 380/400/415 VAC

Power Line DPA

UPS frame rated power 20 / 40 / 80 / 120 kVA
UPS module rated power -
UPS output rated power 1.0
Max. no of parallel UPSs -
Max. no of parallel modules across system -
Max system power 120kW
Wiring 3-ph + N + PE
UPS type Module tower rack
Topology Online double conversion
INPUT 400-230 VAC
Nominal input voltage 400-230 VAC
OUTPUT 400-230 VAC
Rated output voltage (load dependent) 400-230 VAC

Power Value 11 RT

UPS frame rated power 1 - 10 Kva
UPS module rated power -
UPS output rated power 0.9
Max. no of parallel UPSs Up to 2 UPSs
Max. no of parallel modules across system -
Max system power 20kW
Wiring 1-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT -
Nominal input voltage 208/220/230/240 VAC
OUTPUT -
Rated output voltage (load dependent) 208/220/230/240 VAC

Power Value 11 / 31 T

UPS frame rated power 1 / 2 / 3 / 6 / 10 kVA
UPS module rated power -
UPS output rated power 0.9 (1-3kVA) / 1.0 (6-10kVA)
Max. no of parallel UPSs -
Max. no of parallel modules across system -
Max system power 30kW
Wiring 1-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT -
Nominal input voltage 220/230/240 VAC (1-3kVA) 208/220/230/240 VAC(6-10kVA)
OUTPUT -
Rated output voltage (load dependent) 220/230/240 VAC (1-3kVA) 208/220/230/240 VAC(6-10kVA)

Powerscale

UPS frame rated power 10 / 15 / 20 / 25 / 30 / 40 / 50 kVA
UPS module rated power -
UPS output rated power 0.9
Max. no of parallel UPSs Up to 20 UPSs
Max. no of parallel modules across system -
Max system power 1000kW
Wiring 3-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT 380/400/415 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380/400/415 VAC
Rated output voltage (load dependent) 380/400/415 VAC

Power Wave 33

UPS frame rated power 60 - 500 Kva
UPS module rated power -
UPS output rated power Up to 1.0
Max. no of parallel UPSs Up to 10 UPSs
Max. no of parallel modules across system -
Max system power 5000kW
Wiring 3-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT 380/400/415 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380/400/415 VAC
Rated output voltage (load dependent) 380/400/415 VAC

SG series UPS

UPS frame rated power 10 - 500 Kva
UPS module rated power -
UPS output rated power Up to 1.0
Max. no of parallel UPSs Up to 6 UPSs
Max. no of parallel modules across system -
Max system power 3000kW
Wiring 3-ph + N + PE
UPS type Standalone tower
Topology Online double conversion
INPUT 380/400/415 VAC
Nominal input voltage 380-220 VAC
OUTPUT 380/400/415 VAC
Rated output voltage (load dependent) 380/400/415 VAC

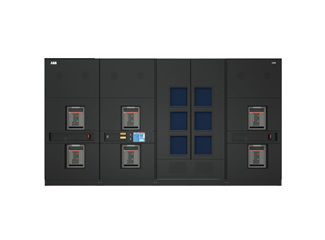

대용량 UPS (Megaflex)

  • 제품 사양

  • 사이즈 및 구성 / 특징

  • 납기/생산지/사용처

  • 제품 사양

    Product Class : 1000kVA/1250KVA/1500KVA
    ARated Apparent Power : 1500KVA
    Rated Active Power : 1500kW
    Module Power : 250kW

    Efficiency : 최소 97% 이상
    Max PARALLEL : 최대 4대 병렬 (6000kW)

    Energy Storage : Lithium ion: 136 cells / 17 modules
    VRLA 12V: 40-50 blocks/ 240-300 cells
    NiCd: 400-500 cells

    Input : 380-220V, 400-230V, 415-240VAC
    Output : 380-220V,400-230V, 415-240VAC

    Operating Temperature : 0 °C -40 °C
    (25°C권장)/Cooling: Forced Air/15 Year Life

  • 사이즈 및 구성 / 특징

    UPS Size :
    1000KVA : 2235(W)x2000(D)x1000(H)
    1250kVA : 2235(W)x2000(D)x1000(H)
    1000KVA : 2235(W)x2000(D)x1000(H)

    Module Size : 356(W)x1825(D)x1000(H)

    내부 리던던시 가능: 1대에 설치된 총 모듈 중
    일부 Fail 시에도 나머지 모듈이 부하분담

    병렬 운전 가능 : 최대 6000KVA까지

    유지보수 최소화 : 10년 주기에 한번, 인출식 모듈타입
    (MTTR 15분 이하)

  • 납기/생산지/사용처

    납기 : 발주 후 약 7~9개월

    생산지 : 스위스 공장 (Megaflex UPS)

    사용처 : 데이터센터, 기업, 클라우드, 인터넷, 미디어 및 통신

고압(22.9kV) UPS (MV UPS - HiperGuard)

  • 제품 사양

  • 사이즈 및 구성 / 특징

  • 납기 / 생산지 / 레퍼런스

  • 제품 사양

    Product Class : 7.2kV / 12kV / 24kV
    Rated Apparent Power : 2500kVA
    Rated Active Power : 2500kW

    Efficiency : 최소(50%로드에서) 98% 이상
    Performance : IEC62040-3 VI SS 111

    Energy Storage : Li-ion Battery / By L 사
    Min 15sec ~ Max 15Min. (배터리 구성에 따라)

    Input : Voltage tolerance: ±10 % /
    IT, 3-Wire Input / 50Hz or 60Hz
    Output : Load power factor range -
    0.9 leading to 0.8 lagging

    Operating Temperature : 0 °C - 40 °C
    (25°C권장)/Cooling: Forced Air/15 Year Life

  • 사이즈 및 구성 / 특징

    MV UPS Size : 4430(W)x2326(D)x2295(H)
    구성 및 무게: Platform Enclosurex3, APS, MVM,
    DCT, UE, 9705kg

    MV SWGR Size : 3900(W)x1840(D)x2540(H)
    (2.5MVA 용, 총 6면, Inx2/bypass/riser/outx2)

    Battery 판넬(autonomy time: 1min)
    6 x Racks + 1 x BCP 로 구성
    1대의 Rack당 700(W) x 650(D) x 2800(H)
    1대의 BCP당 700(W) x 650(D) x 2000 (H)

    내부 리던던시 가능 : 1대에 설치된 총 모듈 18대 중
    3대가 미동작시에도 100% 출력 가능
    병렬 운전 가능 : 2.5MVA 씩 추가 (최대 25MVA까지)
    유지보수 최소화 : 10년 주기에 한번, 인출식 모듈타입
    (MTTR 15분 이하)

  • 납기/생산지/사용처

    납기 : 발주 후 약 7~9개월
    생산지 :
    뉴질랜드 Napier 공장 (MV UPS)
    중국 Xiamen 공장 (MV SWGR)
    한국 오창 공장 (리튬이온 배터리)

    레퍼런스 :
    - 도쿄전력 / 마이크론 (PCS120 구모델)
    - 캐나다 / 영국 데이터센터 (from 2023~)
    - 벨기에 / 호주 데이터센터 (from 2024~)

카탈로그 다운로드

모듈형 저압 UPS

ABB_UPS_카달로그_(국문)
카탈로그 다운로드

카탈로그 다운로드

독립형

ABB 소형 UPS 카달로그
카탈로그 다운로드
SG Series UPS 10-500 KVA brochure
카탈로그 다운로드

카탈로그 다운로드

대용량 UPS (Megaflex)

전력품질 메가플렉스 카다로그
카탈로그 다운로드

카탈로그 다운로드

고압(22.9kV) UPS (MV UPS - HiperGuard)

전력품질 hIPERGUARD UPS 카다로그
카탈로그 다운로드

카탈로그 다운로드

전압강하 보상 장치 (PCS100 AVC-40)

전력품질 PCS100-AVC 카다로그
카탈로그 다운로드

카탈로그 다운로드

Soft Starter

전력기기 소프트 스타터 카다로그
카탈로그 다운로드

카탈로그 다운로드

수 · 배전반

전력기기 수배전반 카다로그
카탈로그 다운로드

카탈로그 다운로드

Inverter & Motor Drives

3ADW000374R0201 DCS550 flyer e b_6p
카탈로그 다운로드
3AKR1084366 DCS800 Technical catalogue kr c
카탈로그 다운로드
20180511_Smooth_tower_crane_operation_with_ACS880_drives_KR_Final_2
카탈로그 다운로드
ABB_ACS380_drives_for_cranes_KR_Final
카탈로그 다운로드
ACS 1000, ACS 1000i KR Rev F
카탈로그 다운로드
ACS6080_catalog_3AUA0000221913_RevC_EN
카탈로그 다운로드
Drive for HVAC ACS480, ACS580_R2
카탈로그 다운로드
KR ACS480 catalog_3AUA0000230889_final
카탈로그 다운로드
KR_ACH580 Catalog_1
카탈로그 다운로드
KR_ACS380_catalog_3AUA0000230887_REVC
카탈로그 다운로드
KR_ACS580_Catalog_3AUA0000230890_Final
카탈로그 다운로드
KR_HES880_LEAFLET_3AUA0000161471_revD_KR_171016
카탈로그 다운로드

카탈로그 다운로드

산업용 모터 드라이브 (ACS880)

전력기기 ACS 880 카다로그
카탈로그 다운로드

카탈로그 다운로드

AC 고압 모터 드라이브 (ACS 2000)

ACS 2000카다로그 1
카탈로그 다운로드
ACS 2000카다로그 2
카탈로그 다운로드

카탈로그 다운로드

AC 고압 모터 드라이브 (ACS 5000)

전력기기 ACS 5000 카다로그
카탈로그 다운로드

카탈로그 다운로드

Static Transfer Switch (Cyberex Super Switch & Cyberex PDU)

전력기기 STS 카다로그
카탈로그 다운로드

Product Scope

UniGear ZS1 UniGear ZS1 UniGear ZS3.2 UniGear 500R UniGear 550 UniGear MCC
Max. rated Voltage 24 kV 36 kV 40.5 (46) KV 17.5 KV 17.5 KV 12 kV
Max. rated continuous current (busbar/feeder) 4000 A 3150 A 3150 A 4000 A
2000 A		 4000 A
1250 A		 4000 A
400 A
Max. rated short-time withstand current 63 KA 31.5 KA 31.5 KA 31.5 KA 31.5 KA 50 KA
Busbar arrangement(s) Single, Double Busbar, Duplex Single, Busbar, Duplex Single, Busbar Single, Busbar Single, Busbar Single, Busbar
Standards IEC, GB, DL, GOST, Marine,(DNV, Lloyd, RINA, BV, ABS) IEC IEC, GB, DL, GOST IEC, ENA IEC, GB, DL, Marine, (DNV,Lloyd, RINA, BV, ABS) IEC, GOST, GB, DL
Industries High demanding incl. harsh applica- tions such as marine, and seismic. Utilities, heavy industry, data centers, renewables, oil&gas, rail and transport, etc. High demanding applications. Utilities, heavy industry, data centers, renewables, infrastructure High demanding applications. Utilities, renewables Light industry, data centers, food & beverage and infrastructure Renewables, light industry, marine, data center, food & beverage and infrastructure Chemical, Oil & Gas, heavy industry (mining, metals and minerals) and light industry (food & beverage)

Designed by 홈페이지제작.kr
