UPS 무정전 전원 장치 (Uninterruptible Power Supply)

주전원 또는 전원 소스 공급에 문제가 발생할 경우 지속적인 전원을 공급하는 장치

구성요소 : Battery, Converter, Inverter, Static switch, Maintenance Bypass Switch

모듈형 저압 UPS

Product	DPA Upscale ST	DPA UPScale RI	Concept power DPA 250	Concept power DPA 500	Power Line DPA
Parallelable	최대 20 Module	-	최대 5대병렬	최대 6대병렬	단독
System Power	400kW Network,Server and Storage	80kW	1,500kVA	3,000kW	120kVA
Application	3-phase double Conversion	Network, Server and Storage	Data center and Facility	Data center and Facility	Industrial Application
UPS Type	Modular UPS	3-phase double Conversion Modular UPS (19”rack 독립)	3-phase double Conversion Modular UPS	3-phase double Conversion Modular UPS	3-phase double Conversion Modular UPS

카탈로그 다운로드

독립형

Product	Power Value 11 RT	Power Value 11 / 31 T	Powerscale	Power Wave 33	SG Series
Parallelable	최대 2대병렬	최대 3대병렬	최대 20대병렬	최대 10대병렬	최대 6대병렬
System Power	20KW	30KW	1,000kVA	5,000kVA	3,000kVA
Application	Workstation and Home office	Network, Server and Storage	Network, Server and Storage	Data center and Facility	Industry
UPS Type	1-phase double Conversion rack or tower Convertible UPS	1-phase double Conversion Standalone Tower UPS	3-phase double Conversion Standalone Tower UPS	3-phase double Conversion Standalone Tower UPS	3-phase double Conversion Standalone Tower and zig-zag Transfomer UPS

카탈로그 다운로드

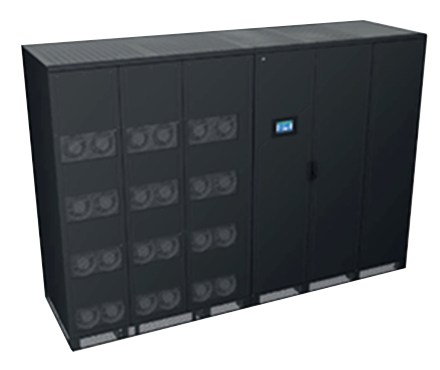

대용량 UPS (Megaflex)

단일 최대 1500kVA, 병렬 구성 최대 6000kVA 제공 가능한 UPS

-: 현대적인 데이터 저장인프라에 적합: 높은 전력 수요를 가진 중요한 환경을 위한 3상 Double Conversion 방식의 무정전전원장치

-: 공간 및 에너지 효율 극대화: 동급 UPS 대비 최대 용량 유일 UPS, 30, 50, 70, 100% 부하율에도 97% 이상의 효율

상세보기 카탈로그 다운로드

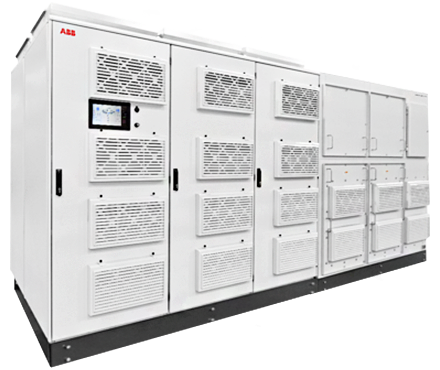

고압(22.9kV) UPS (MV UPS - HiperGuard)

22.9kV의 지속적이고 안정적인
전원 공급을 제공하는 고압 UPS

-: MV 보호를 통한 신뢰성 향상, 운영비용 및 관리 포인트 절감

-: 공간 및 에너지 효율 극대화: 동급 Rotary UPS대비 최대 40% 컴팩트,50%부하율에도 98%이상의 효율

상세보기 카탈로그 다운로드

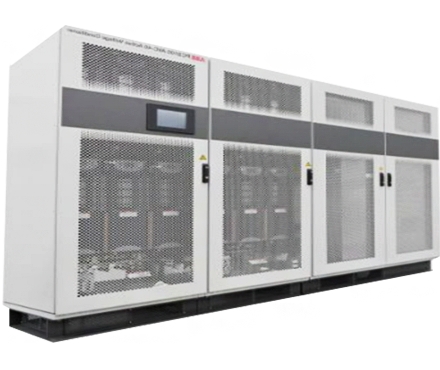

전압강하 보상 장치 (PCS100 AVC-40)

-: - 폭넓은 용량의 PCS AVC 보유 - 300 ~ 3600kVA

-: 208 - 480V 국내 및 국외 표준 입력 전압 충족

-: 최대 효율 98% 이상

-: 전압 보정범위(+15%~-40%)내의 순간 전압강하 및 순간 전압상승 100% 공칭전압으로 교정

-: 90%에서 100% 사이의 전력전압의 지속적인 조절을 통한 전력 불균형 보상

상세보기 카탈로그 다운로드

DPA Upscale ST

UPS frame rated power	1 - 10 Kva
UPS module rated power	-
UPS output rated power	0.9
Max. no of parallel UPSs	Up to 2 UPSs
Max. no of parallel modules across system	-
Max system power	20kW
Wiring	1-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	-
Nominal input voltage	208/220/230/240 VAC
OUTPUT	-
Rated output voltage (load dependent)	208/220/230/240 VAC

DPA Upscale RI

UPS frame rated power	10 / 20 / 40 / 50 / 60 / 80 kVA
UPS module rated power	10 / 20 kVA
UPS output rated power	1.0
Max. no of parallel UPSs	-
Max. no of parallel modules across system	-
Max system power	80kW
Wiring	3-ph + N + PE
UPS type	Module tower rack
Topology	Online double conversion
INPUT	380-220 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380-220 VAC
Rated output voltage (load dependent)	380/400/415 VAC

Concept power DPA 250

UPS frame rated power	50 / 100 / 150 / 200 / 250 kVA (Maximum power 300kVA)
UPS module rated power	50kVA
UPS output rated power	1.0
Max. no of parallel UPSs	Up to 5 UPSs
Max. no of parallel modules across system	30module
Max system power	1500kW
Wiring	3-ph + N + PE
UPS type	Module tower rack
Topology	Online double conversion
INPUT	380-220 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380-220 VAC
Rated output voltage (load dependent)	380/400/415 VAC

Concept power DPA 500

UPS frame rated power	100 / 200 / 300 / 400 / 500 kVA
UPS module rated power	100kVA
UPS output rated power	1.0
Max. no of parallel UPSs	Up to 6 UPSs
Max. no of parallel modules across system	30module
Max system power	3000kW
Wiring	3-ph + N + PE
UPS type	Module tower rack
Topology	Online double conversion
INPUT	380-220 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380-220 VAC
Rated output voltage (load dependent)	380/400/415 VAC

Power Line DPA

UPS frame rated power	20 / 40 / 80 / 120 kVA
UPS module rated power	-
UPS output rated power	1.0
Max. no of parallel UPSs	-
Max. no of parallel modules across system	-
Max system power	120kW
Wiring	3-ph + N + PE
UPS type	Module tower rack
Topology	Online double conversion
INPUT	400-230 VAC
Nominal input voltage	400-230 VAC
OUTPUT	400-230 VAC
Rated output voltage (load dependent)	400-230 VAC

Power Value 11 RT

UPS frame rated power	1 - 10 Kva
UPS module rated power	-
UPS output rated power	0.9
Max. no of parallel UPSs	Up to 2 UPSs
Max. no of parallel modules across system	-
Max system power	20kW
Wiring	1-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	-
Nominal input voltage	208/220/230/240 VAC
OUTPUT	-
Rated output voltage (load dependent)	208/220/230/240 VAC

Power Value 11 / 31 T

UPS frame rated power	1 / 2 / 3 / 6 / 10 kVA
UPS module rated power	-
UPS output rated power	0.9 (1-3kVA) / 1.0 (6-10kVA)
Max. no of parallel UPSs	-
Max. no of parallel modules across system	-
Max system power	30kW
Wiring	1-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	-
Nominal input voltage	220/230/240 VAC (1-3kVA) 208/220/230/240 VAC(6-10kVA)
OUTPUT	-
Rated output voltage (load dependent)	220/230/240 VAC (1-3kVA) 208/220/230/240 VAC(6-10kVA)

Powerscale

UPS frame rated power	10 / 15 / 20 / 25 / 30 / 40 / 50 kVA
UPS module rated power	-
UPS output rated power	0.9
Max. no of parallel UPSs	Up to 20 UPSs
Max. no of parallel modules across system	-
Max system power	1000kW
Wiring	3-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	380/400/415 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380/400/415 VAC
Rated output voltage (load dependent)	380/400/415 VAC

Power Wave 33

UPS frame rated power	60 - 500 Kva
UPS module rated power	-
UPS output rated power	Up to 1.0
Max. no of parallel UPSs	Up to 10 UPSs
Max. no of parallel modules across system	-
Max system power	5000kW
Wiring	3-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	380/400/415 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380/400/415 VAC
Rated output voltage (load dependent)	380/400/415 VAC

SG series UPS

UPS frame rated power	10 - 500 Kva
UPS module rated power	-
UPS output rated power	Up to 1.0
Max. no of parallel UPSs	Up to 6 UPSs
Max. no of parallel modules across system	-
Max system power	3000kW
Wiring	3-ph + N + PE
UPS type	Standalone tower
Topology	Online double conversion
INPUT	380/400/415 VAC
Nominal input voltage	380-220 VAC
OUTPUT	380/400/415 VAC
Rated output voltage (load dependent)	380/400/415 VAC

대용량 UPS (Megaflex)

제품 사양
사이즈 및 구성 / 특징
납기/생산지/사용처

제품 사양

Product Class : 1000kVA/1250KVA/1500KVA
ARated Apparent Power : 1500KVA
Rated Active Power : 1500kW
Module Power : 250kW

Efficiency : 최소 97% 이상
Max PARALLEL : 최대 4대 병렬 (6000kW)

Energy Storage : Lithium ion: 136 cells / 17 modules
VRLA 12V: 40-50 blocks/ 240-300 cells
NiCd: 400-500 cells

Input : 380-220V, 400-230V, 415-240VAC
Output : 380-220V,400-230V, 415-240VAC

Operating Temperature : 0 °C -40 °C
(25°C권장)/Cooling: Forced Air/15 Year Life
사이즈 및 구성 / 특징

UPS Size :
1000KVA : 2235(W)x2000(D)x1000(H)
1250kVA : 2235(W)x2000(D)x1000(H)
1000KVA : 2235(W)x2000(D)x1000(H)

Module Size : 356(W)x1825(D)x1000(H)

내부 리던던시 가능: 1대에 설치된 총 모듈 중
일부 Fail 시에도 나머지 모듈이 부하분담

병렬 운전 가능 : 최대 6000KVA까지

유지보수 최소화 : 10년 주기에 한번, 인출식 모듈타입
(MTTR 15분 이하)
납기/생산지/사용처

납기 : 발주 후 약 7~9개월

생산지 : 스위스 공장 (Megaflex UPS)

사용처 : 데이터센터, 기업, 클라우드, 인터넷, 미디어 및 통신

고압(22.9kV) UPS (MV UPS - HiperGuard)

제품 사양
사이즈 및 구성 / 특징
납기 / 생산지 / 레퍼런스

제품 사양

Product Class : 7.2kV / 12kV / 24kV
Rated Apparent Power : 2500kVA
Rated Active Power : 2500kW

Efficiency : 최소(50%로드에서) 98% 이상
Performance : IEC62040-3 VI SS 111

Energy Storage : Li-ion Battery / By L 사
Min 15sec ~ Max 15Min. (배터리 구성에 따라)

Input : Voltage tolerance: ±10 % /
IT, 3-Wire Input / 50Hz or 60Hz
Output : Load power factor range -
0.9 leading to 0.8 lagging

Operating Temperature : 0 °C - 40 °C
(25°C권장)/Cooling: Forced Air/15 Year Life
사이즈 및 구성 / 특징

MV UPS Size : 4430(W)x2326(D)x2295(H)
구성 및 무게: Platform Enclosurex3, APS, MVM,
DCT, UE, 9705kg

MV SWGR Size : 3900(W)x1840(D)x2540(H)
(2.5MVA 용, 총 6면, Inx2/bypass/riser/outx2)

Battery 판넬(autonomy time: 1min)
6 x Racks + 1 x BCP 로 구성
1대의 Rack당 700(W) x 650(D) x 2800(H)
1대의 BCP당 700(W) x 650(D) x 2000 (H)

내부 리던던시 가능 : 1대에 설치된 총 모듈 18대 중
3대가 미동작시에도 100% 출력 가능
병렬 운전 가능 : 2.5MVA 씩 추가 (최대 25MVA까지)
유지보수 최소화 : 10년 주기에 한번, 인출식 모듈타입
(MTTR 15분 이하)
납기/생산지/사용처

납기 : 발주 후 약 7~9개월
생산지 :
뉴질랜드 Napier 공장 (MV UPS)
중국 Xiamen 공장 (MV SWGR)
한국 오창 공장 (리튬이온 배터리)

레퍼런스 :
- 도쿄전력 / 마이크론 (PCS120 구모델)
- 캐나다 / 영국 데이터센터 (from 2023~)
- 벨기에 / 호주 데이터센터 (from 2024~)

카탈로그 다운로드

모듈형 저압 UPS

ABB_UPS_카달로그_(국문)

카탈로그 다운로드

카탈로그 다운로드

독립형

ABB 소형 UPS 카달로그

카탈로그 다운로드

SG Series UPS 10-500 KVA brochure

카탈로그 다운로드

카탈로그 다운로드

대용량 UPS (Megaflex)

전력품질 메가플렉스 카다로그

카탈로그 다운로드

카탈로그 다운로드

고압(22.9kV) UPS (MV UPS - HiperGuard)

전력품질 hIPERGUARD UPS 카다로그

카탈로그 다운로드

카탈로그 다운로드

전압강하 보상 장치 (PCS100 AVC-40)

전력품질 PCS100-AVC 카다로그

카탈로그 다운로드

카탈로그 다운로드

Soft Starter

전력기기 소프트 스타터 카다로그

카탈로그 다운로드

카탈로그 다운로드

수 · 배전반

전력기기 수배전반 카다로그

카탈로그 다운로드

카탈로그 다운로드

Inverter & Motor Drives

3ADW000374R0201 DCS550 flyer e b_6p

카탈로그 다운로드

3AKR1084366 DCS800 Technical catalogue kr c

카탈로그 다운로드

20180511_Smooth_tower_crane_operation_with_ACS880_drives_KR_Final_2

카탈로그 다운로드

ABB_ACS380_drives_for_cranes_KR_Final

카탈로그 다운로드

ACS 1000, ACS 1000i KR Rev F

카탈로그 다운로드

ACS6080_catalog_3AUA0000221913_RevC_EN

카탈로그 다운로드

Drive for HVAC ACS480, ACS580_R2

카탈로그 다운로드

KR ACS480 catalog_3AUA0000230889_final

카탈로그 다운로드

KR_ACH580 Catalog_1

카탈로그 다운로드

KR_ACS380_catalog_3AUA0000230887_REVC

카탈로그 다운로드

KR_ACS580_Catalog_3AUA0000230890_Final

카탈로그 다운로드

KR_HES880_LEAFLET_3AUA0000161471_revD_KR_171016

카탈로그 다운로드

카탈로그 다운로드

산업용 모터 드라이브 (ACS880)

전력기기 ACS 880 카다로그

카탈로그 다운로드

카탈로그 다운로드

AC 고압 모터 드라이브 (ACS 2000)

ACS 2000카다로그 1

카탈로그 다운로드

ACS 2000카다로그 2

카탈로그 다운로드

카탈로그 다운로드

AC 고압 모터 드라이브 (ACS 5000)

전력기기 ACS 5000 카다로그

카탈로그 다운로드

카탈로그 다운로드

Static Transfer Switch (Cyberex Super Switch & Cyberex PDU)

전력기기 STS 카다로그

카탈로그 다운로드

Product Scope

	UniGear ZS1	UniGear ZS1	UniGear ZS3.2	UniGear 500R	UniGear 550	UniGear MCC
Max. rated Voltage	24 kV	36 kV	40.5 (46) KV	17.5 KV	17.5 KV	12 kV
Max. rated continuous current (busbar/feeder)	4000 A	3150 A	3150 A	4000 A 2000 A	4000 A 1250 A	4000 A 400 A
Max. rated short-time withstand current	63 KA	31.5 KA	31.5 KA	31.5 KA	31.5 KA	50 KA
Busbar arrangement(s)	Single, Double Busbar, Duplex	Single, Busbar, Duplex	Single, Busbar	Single, Busbar	Single, Busbar	Single, Busbar
Standards	IEC, GB, DL, GOST, Marine,(DNV, Lloyd, RINA, BV, ABS)	IEC	IEC, GB, DL, GOST	IEC, ENA	IEC, GB, DL, Marine, (DNV,Lloyd, RINA, BV, ABS)	IEC, GOST, GB, DL
Industries	High demanding incl. harsh applica- tions such as marine, and seismic. Utilities, heavy industry, data centers, renewables, oil&gas, rail and transport, etc.	High demanding applications. Utilities, heavy industry, data centers, renewables, infrastructure	High demanding applications. Utilities, renewables	Light industry, data centers, food & beverage and infrastructure	Renewables, light industry, marine, data center, food & beverage and infrastructure	Chemical, Oil & Gas, heavy industry (mining, metals and minerals) and light industry (food & beverage)
